Orientación e Inclinación Óptima de Placas Solares Según la Latitud en España
Introducción técnica a la geometría solar y el rendimiento fotovoltaico en Vatio Solar
Como ingenieros especialistas en energía solar fotovoltaica e instaladores autorizados en Vatio Solar, sabemos que el diseño de una instalación de autoconsumo o planta de generación sobre cubierta no se limita meramente a la selección de componentes de alta eficiencia o inversores de última generación. El verdadero factor diferencial que determina la rentabilidad a largo plazo, el periodo de amortización y la garantía de rendimiento de un generador fotovoltaico reside en su perfecta integración con la geometría celeste. La radiación solar que incide sobre la superficie terrestre no es homogénea ni en su intensidad ni en su componente espectral; está sujeta a variaciones estacionales, diurnas y geográficas directas que exigen un análisis riguroso de la orientación y la inclinación. En España, un territorio privilegiado por su posición latitudinal en el sur de Europa, la radiación global horizontal oscila de manera significativa entre las regiones septentrionales y las meridionales, lo que obliga a adoptar criterios de ingeniería específicos para cada emplazamiento. Desde la perspectiva de una auditoría energética profesional, cualquier desviación milimétrica o conceptual en el ángulo de tilt o en el azimut respecto a los valores óptimos teóricos se traduce en pérdidas de rendimiento energético anual que pueden comprometer la viabilidad técnica del proyecto. Por esta razón, en Vatio Solar abordamos el estudio de la geometría de captación solar aplicando principios físicos y matemáticos avanzados, garantizando que cada kilovatio-hora potencial se convierta en energía útil inyectada a la red interior del usuario o almacenada en sistemas de acumulación de alta densidad. La presente guía técnica detalla de forma exhaustiva los fundamentos ingenieriles que rigen la optimización espacial de los módulos fotovoltaicos, estableciendo las bases metodológicas necesarias para maximizar la productividad energética en el marco geográfico y normativo de España.
Conceptos electrotécnicos clave: Irradiancia, irradiación y el efecto coseno
Para comprender la importancia crítica de la orientación y la inclinación de los paneles solares, resulta imprescindible dominar los parámetros electrotécnicos y radiométricos fundamentales que rigen la conversión fotovoltaica. En primer lugar, debemos distinguir con precisión entre irradiancia e irradiación. La irradiancia es la potencia de la radiación solar que incide sobre una superficie específica por unidad de área, expresada habitualmente en vatios por metro cuadrado (W/m²), siendo su valor máximo instantáneo a nivel del mar bajo condiciones atmosféricas ideales de aproximadamente 1000 W/m² (conocido como condiciones estándar de ensayo o STC). Por otro lado, la irradiación representa la energía acumulada por unidad de superficie durante un intervalo de tiempo determinado, cuantificándose en kilovatios-hora por metro cuadrado (kWh/m²·día o kWh/m²·año), un parámetro vital para el dimensionamiento del generador y la estimación de la producción anual. El fenómeno físico que vincula directamente la posición espacial del panel con la cantidad de energía captada es el denominado efecto coseno. Según la ley del coseno de Lambert, la energía recibida por una superficie plana es directamente proporcional al coseno del ángulo de incidencia, definido este último como el ángulo formado entre el vector normal a la superficie del panel solar y los rayos solares directos. Cuando los rayos inciden de forma perpendicular a la placa, el ángulo de incidencia es cero, el coseno vale uno y la captación energética alcanza su valor máximo teórico. A medida que el panel se desvía de esta posición óptima ortogonal, el área efectiva de exposición disminuye en función del coseno de dicho ángulo, lo que provoca una caída drástica en la corriente de cortocircuito (Isc) generada por las células de silicio y, por ende, una reducción proporcional en la potencia eléctrica de salida del módulo. Asimismo, los ingenieros de Vatio Solar debemos considerar la componente difusa y la componente albedo de la radiación. La radiación difusa, aquella dispersada por la atmósfera, las nubes y los aerosoles, incide de manera isótropa desde toda la bóveda celeste, mientras que la radiación albedo corresponde al flujo energético reflejado por el suelo circundante y los elementos orográficos. La correcta inclinación de los módulos no solo maximiza la recepción de la radiación directa, sino que modula de forma sutil la fracción de radiación difusa y reflejada que intercepta el vidrio templado del panel, optimizando el factor de participación geométrica del entorno y minimizando las pérdidas por reflexión debidas al ángulo de incidencia elevado en las primeras y últimas horas del día.
Marco de partida: La posición de España en el globo terráqueo y su latitud
El territorio español se extiende a lo largo de latitudes que van desde aproximadamente los 36 grados norte en la punta más meridional de la península y las Islas Canarias hasta los 44 grados norte en los enclaves más septentrionales de Galicia y el Pirineo, sin olvidar la insularidad balear y norteafricana. Esta franja latitudinal, caracterizada por una transición climática desde el clima mediterráneo subtropical hasta el atlántico y continental de interior, determina el ángulo cenital del sol a lo largo de las cuatro estaciones del año. El movimiento aparente del Sol sobre el horizonte peninsular experimenta una oscilación anual de 47 grados en total, producto de la inclinación del eje de rotación de la Tierra de 23.5 grados respecto al plano de su órbita alrededor del Sol. Durante el solsticio de verano, el sol alcanza su máxima altura sobre el horizonte en el mediodía solar, ofreciendo días largos y una componente cenital muy elevada, mientras que en el solsticio de invierno el astro rey describe una trayectoria baja y meridional, acortando las horas de luz solar efectiva y reduciendo la intensidad energética global. Esta dinámica estacional exige que el planteamiento de diseño en Vatio Solar considere la latitud del emplazamiento como el punto de partida matemático ineludible. Como regla general de la ingeniería fotovoltaica clásica, la inclinación óptima anual de un panel solar estático tiende a coincidir numéricamente con la latitud geográfica del lugar, buscando un compromiso geométrico que compense la variación de la altitud solar entre el invierno y el verano. Sin embargo, en el contexto actual del mercado energético español, donde el autoconsumo residencial e industrial domina el sector y los patrones de consumo eléctrico se han modificado profundamente debido a la tarificación horaria y la penetración de sistemas de climatización por aerotermia, la aplicación estricta de la latitud como ángulo fijo de inclinación requiere una revisión técnica más profunda y matizada. Las auditorías energéticas que realizamos en Vatio Solar demuestran que, dependiendo de si el perfil de carga del cliente demanda mayor energía durante los meses estivales o invernales, o si se busca maximizar la producción global anual (kWh/kWp), los ángulos de inclinación y orientación deben ajustarse mediante algoritmos de simulación numérica avanzada que contemplan la base de datos meteorológicos de alta resolución, la temperatura ambiente media, los coeficientes de pérdidas por suciedad, las sombras arrojadas por obstáculos cercanos y las características eléctricas específicas de los módulos fotovoltaicos seleccionados para la instalación.
Análisis Dinámico del Rendimiento Energético y Variaciones Estacionales
Como ingenieros en Vatio Solar, sabemos que comprender el funcionamiento de una instalación fotovoltaica va mucho más allá de simplemente colocar los módulos mirando hacia el sur geográfico. El rendimiento energético de un sistema está íntimamente ligado a la geometría celeste y a la trayectoria aparente del sol a lo largo del año. En latitudes como la de España, situada entre los 36° y los 44° norte, la diferencia en la altura solar entre el solsticio de invierno y el de verano es de aproximadamente 47 grados. Esta oscilación estacional tan marcada obliga a realizar un análisis profundo de cómo la inclinación de los paneles afecta directamente a la captura de la radiación directa, difusa y albedo. Cuando los rayos solares inciden de forma perpendicular sobre la superficie del semiconductor, el flujo de fotones es máximo, maximizando a su vez la generación de corriente continua en las células fotovoltaicas. Sin embargo, al apartarnos de esa perpendicularidad, se produce un fenómeno óptico conocido como pérdida por coseno, donde la energía efectiva captada se reduce en proporción al coseno del ángulo de incidencia. Este factor es crítico durante las primeras y últimas horas del día, así como durante los meses invernales, cuando el sol permanece bajo en el horizonte y la atmósfera terrestre absorbe y dispersa una mayor cantidad de radiación debido al mayor espesor de masa de aire que los rayos deben atravesar. Por esta razón, un diseño técnico riguroso en Vatio Solar no se limita a buscar una media anual, sino que evalúa el perfil de consumo del cliente para decidir si es preferible sobreinclinar el panel para favorecer la producción invernal o tumbarlo ligeramente para priorizar el rendimiento estival, especialmente en instalaciones con sistemas de acumulación por baterías donde el déficit invernal puede comprometer la autonomía de la vivienda o industria. Para garantizar la máxima seguridad electrotécnica y cumplimiento regulatorio en las instalaciones, resulta fundamental consultar los criterios oficiales fijados por el Instituto para la Diversificación y Ahorro de la Energía (IDAE).
Ecuaciones de Radiación y Modelado Matemático para el Dimensionamiento
El cálculo técnico de la energía incidente sobre una superficie inclinada requiere la aplicación de modelos matemáticos avanzados de radiación solar que descomponen la irradiancia global horizontal en sus componentes directa, difusa y reflejada por el suelo. Para llevar a cabo este dimensionamiento en el territorio español, en Vatio Solar empleamos bases de datos meteorológicas de alta precisión, como PVGIS o el Atlas de Radiación Solar en España, que proporcionan series temporales horarias. La ecuación fundamental que rige este modelado establece que la radiación total sobre el plano inclinado ($I_t$) es la suma de la radiación directa ($I_{bd}$), la difusa ($I_{hd}$) corregida por un factor de anisotropía o isotropía del cielo, y la radiación reflejada del suelo o albedo ($I_{albedo}$). El ángulo de incidencia ($\theta$) de los rayos solares sobre el panel se calcula mediante una compleja función trigonométrica que relaciona la latitud del lugar ($\phi$), la declinación solar ($\delta$), que varía según el día del año, el ángulo horario ($h$), la inclinación del panel ($\beta$) y el azimut del panel ($\gamma$). Mediante este modelado, es posible simular con un margen de error inferior al tres por ciento la producción anual en kilovatios-hora que aportará cada vatio pico instalado. Los ingenieros calculamos el factor de corrección geométrico, conocido como factor $R_b$, que representa la relación entre la radiación directa sobre la superficie inclinada y la horizontal. Al integrar esta relación a lo largo de los 365 días del año, obtenemos la curva de eficiencia geométrica para cualquier valor de $\beta$ y $\gamma$. Este rigor matemático nos permite demostrar técnicamente por qué una desviación de apenas diez grados en el azimut hacia el oeste puede penalizar la producción energética anual en un porcentaje que oscila entre el tres y el seis por ciento, un dato crucial para optimizar la amortización económica de la inversión para nuestros clientes.
Impacto del Coeficiente de Temperatura y Pérdidas por Desadaptación
Un aspecto frecuentemente olvidado en el diseño preliminar pero de vital importancia en el análisis de eficiencia es la relación directa entre la inclinación, la ventilación del panel y el coeficiente de temperatura de las células fotovoltaicas. Las fichas técnicas de los módulos solares que instalamos en Vatio Solar especifican una potencia nominal bajo condiciones estándar de prueba, conocidas como STC, que incluyen una temperatura de célula de 25 grados Celsius y una irradiancia de 1000 vatios por metro cuadrado. No obstante, en España, especialmente en las regiones del sur y meseta central, la temperatura ambiente en verano supera holgadamente los 35 grados, lo que eleva la temperatura de operación de la célula por encima de los 65 grados Celsius. Aquí es donde entra en juego la orientación y la inclinación: un panel montado con una estructura que favorezca un ángulo de inclinación óptimo y permita un flujo de aire libre y constante por su parte posterior sufrirá menores pérdidas térmicas. Los paneles modernos, basados en tecnologías monocristalinas tipo PERC o N-Type, poseen coeficientes de temperatura que reducen su potencia de salida entre un 0,3% y un 0,4% por cada grado que la célula supera los 25°C. Si la inclinación del panel es demasiado horizontal, la acumulación de calor es mayor debido a la menor velocidad del viento en la superficie del vidrio y a una menor convección natural. Asimismo, debemos considerar las pérdidas por desadaptación eléctrica o mismatch, que ocurren cuando las series de paneles no reciben exactamente la misma cantidad de radiación debido a errores en la orientación, sombras parciales o tolerancias de fabricación. Un cálculo preciso de la inclinación minimiza estas diferencias de irradiancia entre strings, garantizando que el inversor fotovoltaico trabaje en su rango óptimo de tensión de seguimiento del punto de máxima potencia o MPPT, maximizando así la eficiencia global del sistema de conversión de energía.
Cálculos de Eficiencia Económica y Periodo de Retorno de la Inversión
Para cerrar el análisis técnico en Vatio Solar, vinculamos la eficiencia energética derivada de una correcta orientación e inclinación con la viabilidad económica y el periodo de retorno de la inversión, conocido como Payback. El dimensionamiento técnico no busca únicamente el ángulo que extraiga la máxima cantidad absoluta de energía física, sino aquel que maximice el valor económico de esa energía, teniendo en cuenta las tarifas eléctricas vigentes y los mecanismos de compensación de excedentes. Mediante un análisis de sensibilidad, calculamos el Coste Nivelado de la Energía o LCOE para diferentes ángulos de inclinación. Supongamos una instalación típica en Madrid con una latitud de 40° N. Si el cliente tiene un consumo diurno elevado y constante durante todo el año, un ángulo de inclinación de 35 grados ofrecerá el LCOE más bajo, ya que maximiza la producción acumulada anual. Sin embargo, si se trata de una industria con procesos altamente intensivos en verano, inclinar los módulos a 30 grados desplaza la curva de generación hacia los meses estivales, coincidiendo con los periodos de mayor precio en el mercado mayorista de electricidad o pools energéticos, incrementando el ahorro económico directo en la factura. Los algoritmos de optimización que empleamos en Vatio Solar cruzan estos datos de producción horaria simulada con los patrones de consumo reales del cliente, permitiendo determinar con exactitud milimétrica la inclinación y orientación que reducen al mínimo el término de energía facturable. De este modo, garantizamos que cada kilovatio-hora generado contribuya de la forma más eficiente posible a la descarbonización y al ahorro financiero, respaldando cada proyecto con ingeniería de máxima precisión y fiabilidad a largo plazo.
Comparativa Práctica de Equipos, Casos Reales y Errores Frecuentes en Instalación
Como ingenieros especialistas en Vatio Solar, sabemos que la teoría sobre la radiación y la latitud es fundamental, pero el verdadero rendimiento de una instalación fotovoltaica se decide en el campo. La elección de los componentes y la correcta ejecución del montaje determinan si el sistema alcanzará su vida útil estimada de veinticinco a treinta años con una degradación mínima. En esta tercera parte de nuestra guía técnica, abordaremos la selección práctica de equipos, analizaremos casos de estudio reales desarrollados por nuestro equipo técnico y desglosaremos los errores más comunes que vemos a diario en tejados y terrenos de toda la geografía española. Esta metodología técnica se complementa de forma directa con los fundamentos y pautas prácticas que desarrollamos al estudiar cómo Funcionan los Diodos de Bypass Frente a las Sombras en Paneles Solares.
Para empezar a hablar de equipos, debemos centrarnos en la columna vertebral de cualquier instalación residencial o comercial: los paneles solares y los inversores. En el mercado actual, la tecnología de silicio monocristalino con celdas tipo PERC, TOPCon o tecnologías de heterunión (HJT) es el estándar indiscutible. Sin embargo, no todos los módulos fotovoltaicos responden igual ante las variaciones de orientación e inclinación que hemos analizado en las entregas anteriores. Cuando una instalación no puede orientarse exactamente al sur debido a limitaciones arquitectónicas y debe desviarse hacia el este o el oeste, el uso de módulos bifaciales cobra especial relevancia. Estos paneles, capaces de capturar luz tanto por su cara frontal como por la posterior gracias al albedo del suelo, compensan de manera muy eficiente las pérdidas angulares. En Vatio Solar solemos recomendar módulos bifaciales montados sobre estructuras coplanares ligeramente elevadas o en instalaciones sobre suelo con revestimientos claros, ya que el rendimiento energético global puede aumentar entre un cinco y un quince por ciento adicional, incluso cuando la inclinación óptima no es la perfecta para la latitud geográfica.
En cuanto a la electrónica de potencia, la elección entre un inversor central de cadena (string inverter) con optimizadores de potencia o el uso de microinversores es una decisión crítica que depende directamente de las sombras y de la orientación compleja de las placas. Si nos encontramos en una ubicación donde la inclinación de los módulos es heterogénea —por ejemplo, en un tejado con dos aguas donde una parte mira al sureste y otra al suroeste dentro de la misma línea del inversor—, los inversores tradicionales de cadena sufrirán el llamado efecto del eslabón más débil, donde la producción del conjunto se arrastra hacia abajo para igualarse con el panel menos productivo. Para evitar esto, los optimizadores de potencia o los microinversores individuales son la solución técnica obligatoria. Estos dispositivos permiten que cada panel funcione a su máxima potencia de manera independiente, maximizando la energía aprovechable sin importar si una nube pasajera, una chimenea o una inclinación subóptima penalizan temporalmente a uno de los módulos de la serie.
Para ilustrar cómo se aplican estos conceptos en el mundo real, examinemos dos casos de estudio reales gestionados por el departamento de ingeniería de Vatio Solar. El primer caso corresponde a una vivienda unifamiliar situada en Burgos, con una latitud aproximada de cuarenta y dos grados norte. El cliente disponía de una cubierta con una inclinación muy plana, de tan solo quince grados, orientada exactamente hacia el sur. Según nuestros cálculos teóricos, para esa latitud lo ideal habría sido una inclinación de treinta y siete grados para maximizar la producción anual. Sin embargo, por normativas estéticas de la urbanización y por resistencia al viento en una zona de alta pluviosidad y nevadas invernales, no se pudo modificar la pendiente del tejado. Para resolver esta pérdida de rendimiento estacional, desde Vatio Solar diseñamos una solución basada en el sobredimensionamiento inteligente del campo fotovoltaico y la selección de inversores con una alta relación de corriente de cortocircuito, complementados con una inclinación adicional mediante soportes triangulares personalizados de veintidós grados sobre la estructura base. Con esta combinación, logramos elevar el ángulo efectivo del sistema a treinta y siete grados, garantizando que durante el invierno —momento en que Burgos registra sus menores índices de irradiación— el sol incidiera de manera mucho más perpendicular sobre la superficie de los paneles, evitando así mermas catastróficas en la producción energética mensual.

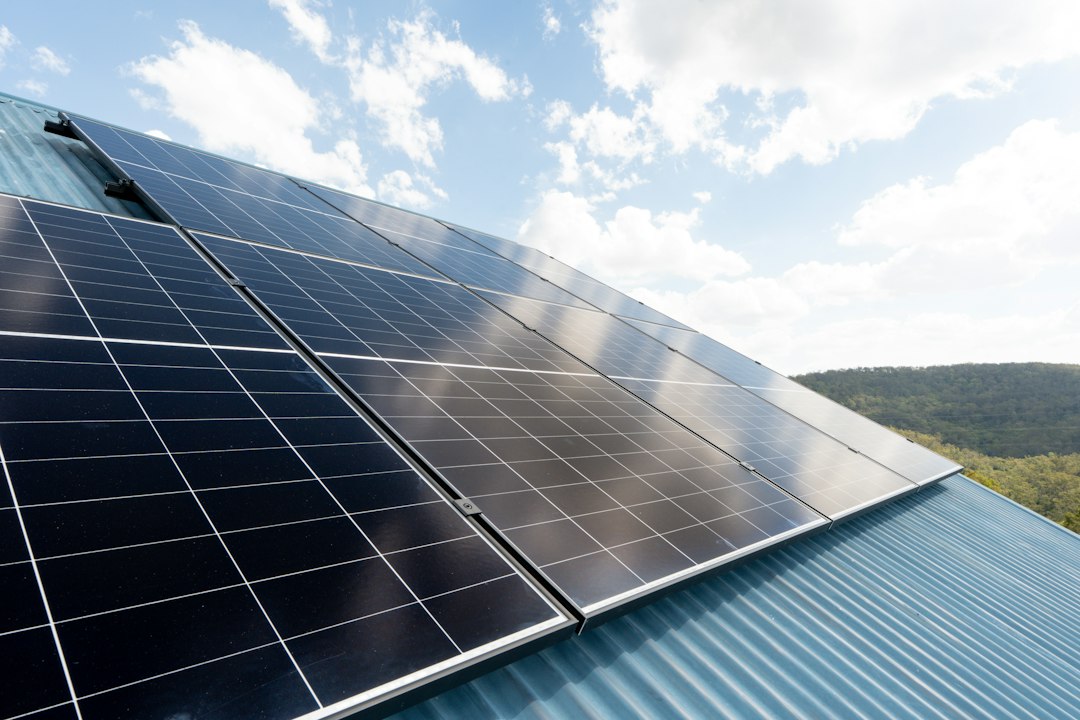

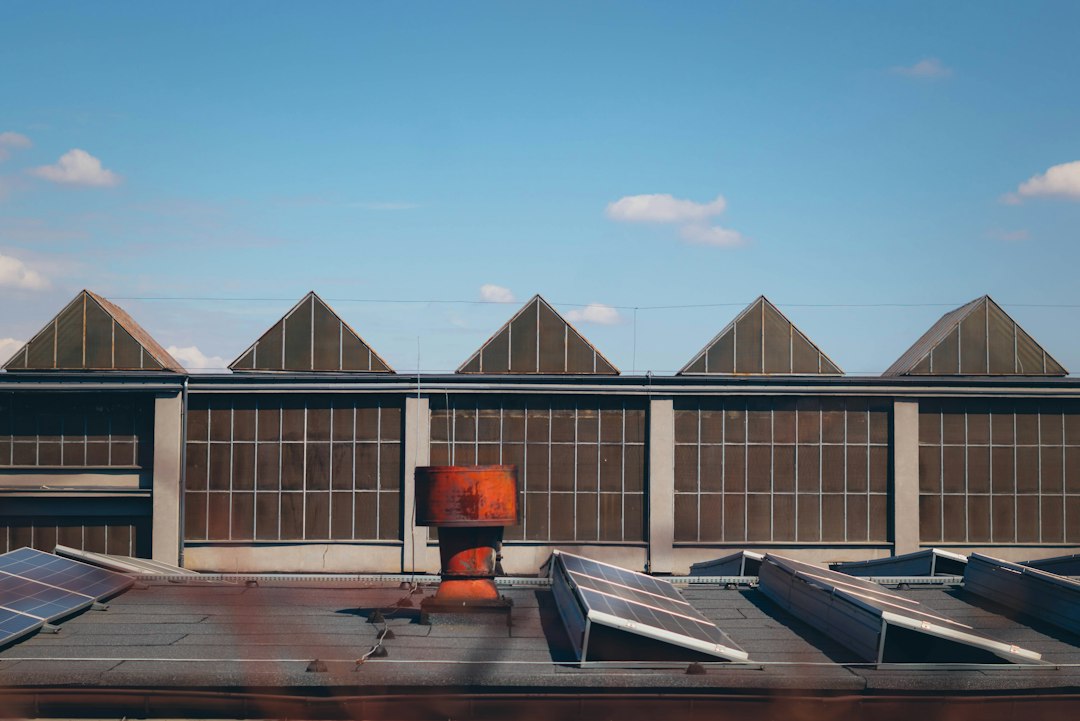

El segundo caso real que analizamos ocurrió en Málaga, a una latitud aproximada de treinta y seis grados norte, en una nave industrial con una cubierta metálica tipo deck orientada de forma este-oeste puro. En este escenario, la teoría dictaba una orientación sur con una inclinación de treinta y dos grados. No obstante, la orientación este-oeste de la cubierta obligó a un diseño simétrico: la mitad de los paneles mirando al este y la otra mitad mirando al oeste, montados a una inclinación muy baja de diez grados para minimizar la carga de viento y evitar el efecto vela. En este caso, el error que habríamos cometido si nos atenemos exclusivamente a los manuales tradicionales habría sido dimensionar un inversor único para ambas vertientes sin tener en cuenta la asimetría horaria. Las placas orientadas al este producían su pico máximo de energía a primera hora de la mañana, mientras que las del oeste lo hacían por la tarde. Desde el punto de vista de la ingeniería, solucionamos esto utilizando un inversor trifásico con dos seguidores de punto de máxima potencia independientes (MPPT). Esto permitió gestionar de forma totalmente aislada las dos vertientes de la nave. El resultado fue una curva de producción aplanada y extendida a lo largo de todo el día, lo cual redujo la necesidad de sobredimensionar baterías de almacenamiento y se adaptó perfectamente a los consumos diurnos continuos de la industria malagueña, demostrando que una orientación teóricamente imperfecta puede transformarse en una ventaja operativa si se diseña con criterio profesional. Para ampliar tu visión sobre la rentabilidad y rendimiento global del sistema, te sugerimos consultar nuestro análisis detallado sobre Baterías de Alto Voltaje vs Bajo Voltaje (48V): Diferencias y Eficiencia.
A pesar de contar con la mejor tecnología y un diseño de ingeniería impecable, la fase de instalación física en campo es un terreno abonado para cometer errores que pueden arruinar el rendimiento de la planta solar. Uno de los fallos más frecuentes que detectamos en auditorías de instalaciones realizadas por terceros es el incumplimiento de las distancias de dilatación térmica en las estructuras de aluminio. El metal se expande y se contrae de forma significativa con los cambios bruscos de temperatura típicos del clima español, que pueden ir desde heladas invernales bajo cero hasta temperaturas en la superficie del panel superiores a los setenta grados en pleno verano. Si los perfiles de soporte se atornillan rígidamente en tramos demasiado largos sin dejar juntas de dilatación, la estructura se curva, los marcos de los paneles sufren tensiones mecánicas inaceptables y, en los peores casos, se producen microfisuras invisibles en las celdas de silicio que reducen drásticamente la potencia de salida y provocan puntos calientes o hot spots.
Otro error crítico muy habitual está relacionado con el cableado de corriente continua y el famoso efecto bucle inductivo. Durante el montaje, los instaladores inexpertos a menudo tienden a dejar grandes bucles de cable sobrante detrás de los módulos fotovoltaicos para facilitar futuras sustituciones. Esta práctica es una negligencia técnica grave. Las grandes superficies formadas por estos bucles de cable expuestos a campos electromagnéticos variables inducen tensiones peligrosas en caso de caída de rayos cercanos, lo que puede destruir instantáneamente las placas base de los inversores. En Vatio Solar exigimos que todo el cableado de corriente continua esté perfectamente peinado, fijado con bridas resistentes a los rayos ultravioleta a la propia estructura de aluminio, y con los caminos de ida y vuelta discurriendo estrictamente paralelos para cancelar cualquier inducción electromagnética perjudicial para la seguridad de la instalación.
Asimismo, debemos mencionar los errores derivados de una deficiente planificación de las sombras parciales y la falta de limpieza en las cajas de conexión. A menudo se piensa que un pequeño obstáculo lejano, como una pequeña antena de televisión o una chimenea baja, no afectará a la producción porque solo proyecta sombra sobre un panel durante una hora al día. Sin embargo, en configuraciones en serie, la sombra sobre un solo diodo de bypass de un panel puede arrastrar el rendimiento de toda la cadena si no se han instalado optimizadores. Además, durante la instalación, es crucial verificar que las conexiones de los conectores tipo MC4 estén crimpadas con la herramienta dinamométrica adecuada y no con alicates convencionales. Una conexión mal crimpada genera una resistencia eléctrica elevada que, bajo el paso de corrientes de alta intensidad, provoca un calentamiento excesivo, fusiones de plástico, fallos de aislamiento e incluso un riesgo inminente de incendio en la cubierta del edificio. En Vatio Solar, cada proyecto pasa por rigurosas pruebas termográficas y de aislamiento antes de la puesta en marcha definitiva, garantizando que la teoría de la orientación e inclinación se traduzca en una realidad segura, eficiente y altamente rentable para nuestros clientes.
