Monitorización de Curvas de Carga Horarias: Dónde se Escapa la Energía Solar

Introducción técnica a la gestión avanzada de la demanda y la generación fotovoltaica

Bienvenidos a esta extensa guía técnica elaborada por los especialistas de Vatio Solar. Como ingenieros instaladores y auditores energéticos, observamos con demasiada frecuencia cómo instalaciones fotovoltaicas de última generación, perfectamente dimensionadas y ejecutadas con componentes de primer nivel, operan muy por debajo de su potencial de optimización económica real. El error fundamental radica en concebir la energía solar únicamente desde la perspectiva de la producción, olvidando que el verdadero rendimiento financiero y la amortización acelerada de una planta fotovoltaica dependen de una simbiosis perfecta entre la generación instantánea y el perfil de consumo del usuario. En este contexto, la monitorización de curvas de carga horarias se erige como la herramienta diagnóstica definitiva, el estetoscopio con el que auscultamos el metabolismo energético de un edificio, industria o hogar para detectar las fugas invisibles que lastran la eficiencia y encarecen la factura eléctrica mes a mes.

Para comprender la magnitud del desafío, debemos trascender la lectura superficial de los kilovatios-hora totales generados o consumidos en un periodo de facturación mensual. Un contador convencional nos ofrece una fotografía estática y descontextualizada, un volumen acumulado que oculta la dinámica temporal de la energía. En Vatio Solar insistimos en que la electricidad no es un bien estático, sino un flujo instantáneo que debe equilibrarse milisegundo a milisegundo. Cuando analizamos una curva de carga horaria, lo que hacemos es descomponer ese flujo en veinticuatro cortes diarios que revelan los hábitos de consumo, los consumos fantasma, las puntas de demanda mal gestionadas y, lo que es más crítico para el autoconsumo, el desfase temporal entre el pico de radiación solar y el pico de actividad operativa del emplazamiento. Es aquí donde se producen las mayores ineficiencias, obligando al sistema a verter excedentes a la red a precios reducidos o, por el contrario, a demandar energía convencional de la red en momentos en los que los paneles solares habrían podido cubrir esa necesidad si la carga se hubiese desplazado adecuadamente.

La auditoría energética moderna ha evolucionado desde el simple cálculo estático de potencias contratadas hasta el análisis estocástico de series temporales de alta resolución. Los inversores fotovoltaicos actuales y los vatímetros inteligentes registran datos en intervalos de cinco, diez o sesenta minutos, generando matrices de información que, debidamente procesadas, permiten trazar el perfil de carga real. Este perfil es la huella dactilar energética de la instalación. Al superponer la curva de generación solar prevista y real sobre esta curva de carga, obtenemos el mapa de cobertura del autoconsumo. El objetivo de esta guía es desentrañar los secretos que ocultan estas gráficas, proporcionando a ingenieros, gestores de instalaciones y usuarios avanzados los criterios técnicos necesarios para identificar dónde se escapa la energía, cómo mitigar las pérdidas por vertidos y cómo transformar un sistema fotovoltaico pasivo en una microred inteligente y altamente rentable.

Conceptos electrotécnicos clave en el análisis de perfiles de consumo

Para adentrarnos con rigor científico en la interpretación de las curvas de carga horarias, es indispensable dominar una serie de conceptos electrotécnicos fundamentales que definen el comportamiento de la energía en corriente alterna y su interacción con los sistemas de generación fotovoltaica en régimen de autoconsumo. El primer concepto crítico es la distinción rigurosa entre potencia instantánea, expresada en kilovatios (kW), y energía acumulada, expresada en kilovatios-hora (kWh). La curva de carga horaria representa gráficamente la potencia media demandada durante intervalos discretos de tiempo, lo que equivale matemáticamente a la integración de la potencia instantánea en dichos intervalos. Comprender esta relación es vital porque los equipos de protección, los inversores y las tarifas de acceso de las compañías eléctricas operan bajo umbrales de potencia que pueden disparar penalizaciones económicas severas si se superan, incluso aunque el consumo total de energía en kWh sea moderado.

Otro pilar técnico imprescindible es el factor de potencia, definido como el coseno del ángulo de desfase entre la tensión y la intensidad de corriente en un circuito de corriente alterna. En instalaciones con una elevada presencia de cargas inductivas, como motores eléctricos, compresores de climatización, transformadores o iluminación con balastos magnéticos, el factor de potencia tiende a degradarse, generando corrientes reactivas que no realizan un trabajo útil pero que circulan por los conductores y los equipos de conversión de potencia de los inversores híbridos. Durante la auditoría de una curva de carga, es común pasar por alto que una parte significativa de la energía aparente (kVA) que demanda la instalación no se traduce en energía activa (kW) consumida, lo que reduce la capacidad efectiva del inversor solar para gestionar cargas reales y puede provocar saturaciones térmicas prematuras en los equipos de electrónica de potencia, limitando la eficiencia global del sistema fotovoltaico.

Asimismo, debemos analizar con precisión quirúrgica el concepto de simultaneidad y el factor de coincidencia. La simultaneidad describe el grado en que diferentes receptores eléctricos operan al mismo tiempo dentro de un recinto. En el ámbito de la energía solar, el coeficiente de simultaneidad entre la generación fotovoltaica y el consumo local es el indicador más determinante de la ratio de autarquía y autoconsumo directo. Si la generación solar alcanza su máximo a las catorce horas solares pero la actividad productiva o residencial cesa o se reduce drásticamente en esa franja horaria, el factor de simultaneidad cae drásticamente. Esto provoca que el excedente energético deba ser inyectado a la red de distribución eléctrica bajo condiciones de compensación o venta que rara vez igualan el coste de la energía comprada, generando una ineficiencia económica estructural que solo puede corregirse mediante estrategias de gestión activa de la demanda o almacenamiento electroquímico en baterías de litio adecuadamente dimensionadas. Para garantizar la máxima seguridad electrotécnica y cumplimiento regulatorio en las instalaciones, resulta fundamental consultar los criterios oficiales fijados por el Ministerio para la Transición Ecológica y el Reto Demográfico (MITECO).

El marco de partida: instrumentación, adquisición de datos y calidad de la medida

Ningún análisis de curvas de carga horarias puede considerarse fiable ni servir de base para la toma de decisiones técnicas si carece de un marco de partida riguroso basado en la calidad de la instrumentación y la precisión en la adquisición de los datos. En Vatio Solar enfatizamos que el punto de partida de cualquier auditoría energética o diagnóstico de mantenimiento preventivo y correctivo es la instalación de analizadores de redes de altas prestaciones y contadores bidireccionales homologados que cumplan con la normativa europea de metrología legal. Estos dispositivos deben ser capaces de registrar no solo la energía activa entrante y saliente, sino también los armónicos de tensión e intensidad, las caídas de tensión transitorias y los parámetros de desequilibrio entre fases en instalaciones trifásicas, los cuales pueden falsear la lectura de las potencias y comprometer la vida útil de los inversores fotovoltaicos.

La frecuencia de muestreo y el almacenamiento de los datos constituyen el segundo pilar del marco operativo. Un registro horario (con agregación de sesenta minutos) es útil para obtener una visión macroscópica de los hábitos de consumo y la producción diaria, pero resulta insuficiente para detectar transitorios rápidos, arranques de motores de alta potencia o picos de consumo de corta duración que explican por qué una instalación fotovoltaica sufre cortes por sobrecarga o por qué la factura eléctrica presenta un término de potencia inusualmente elevado. Por esta razón, los ingenieros auditores recomendamos el uso de sistemas de monitorización con una resolución temporal de un minuto o inferior, capaces de capturar la verdadera dinámica de la carga. Estos registradores deben integrarse en plataformas de supervisión en la nube que utilicen protocolos de comunicación estandarizados y seguros, garantizando la integridad de los datos y permitiendo la ejecución de algoritmos de inteligencia artificial para la detección automatizada de anomalías en el perfil de generación y consumo.

Finalmente, el marco de partida exige una normalización y contextualización de las curvas de carga obtenidas. La energía solar es intrínsecamente variable y depende de las condiciones meteorológicas locales, la irradiación global incidente sobre el plano de los módulos fotovoltaicos y la temperatura de operación de las células de silicio. Para auditar correctamente dónde se escapa la energía, es necesario normalizar las curvas de carga y producción utilizando datos de estaciones meteorológicas locales o piranómetros calibrados situados en la misma superficie de captación. Al comparar el comportamiento real de la planta con un modelo de simulación matemática de referencia bajo las mismas condiciones climáticas, podemos aislar las pérdidas achacables a fallos operativos, degradación de componentes, suciedad en los paneles o ineficiencias en el consumo del edificio, estableciendo así un diagnóstico inequívoco que nos encamina hacia la optimización energética total de la instalación.

Análisis de Funcionamiento y Diagnóstico Dinámico de las Curvas de Generación y Consumo

Para comprender con exactitud dónde se evapora el rendimiento de una instalación fotovoltaica, el ingeniero especialista de Vatio Solar debe profundizar en el análisis dinámico de la superposición entre las curvas de generación solar y las curvas de carga horaria de las instalaciones cliente. El funcionamiento cotidiano de un sistema fotovoltaico interconectado a la red no se limita a una simple suma algebraica de kilovatios-hora producidos frente a los consumidos, sino que exige una lectura sincrónica y de alta resolución temporal. Cuando analizamos las gráficas de 24 horas proporcionadas por los sistemas de adquisición de datos y los contadores inteligentes, el primer fenómeno crítico que evaluamos es la aparición de los picos de inyección a la red, comúnmente conocidos como vertidos de energía. Estos vertidos ocurren típicamente entre las once de la mañana y las tres de la tarde, franja horaria en la que la irradiancia solar alcanza su cenit, pero donde los procesos productivos o los consumos basales de las edificaciones se encuentran en niveles moderados o bajos. En este escenario, la curva de generación experimenta una campana de Gauss perfecta y pronunciada, mientras que la curva de carga permanece plana o con ligeras ondulaciones que no logran absorber la totalidad de los electrones limpios generados en los módulos fotovoltaicos. Esta asimetría temporal es la principal fuente de pérdida económica y de eficiencia operativa para el inversor, ya que la energía excedentaria que no se autoconsume de manera instantánea se vierte a la red de distribución bajo esquemas de compensación que rara vez reflejan el valor real del kilovatio-hora generado, o peor aún, se desaprovecha por limitaciones regulatorias o técnicas del inversor. Para mitigar esta fuga invisible, el análisis de funcionamiento debe correlacionar la temperatura ambiente y la velocidad del viento con el comportamiento de la tensión en corriente continua, detectando si la caída de rendimiento se debe a un sombreado parcial dinámico provocado por el entorno o a un desajuste en el seguimiento del punto de máxima potencia.

Dimensionamiento Técnico: Alineando el Generador Fotovoltaico con la Demanda Real

El error más común y costoso al diseñar un sistema fotovoltaico radica en un dimensionamiento técnico deficiente, el cual suele basarse exclusivamente en la factura eléctrica mensual y en promedios anuales de consumo, ignorando por completo la anatomía horaria de la curva de carga. Desde la perspectiva de la ingeniería avanzada en Vatio Solar, el sobredimensionamiento del campo generador respecto a la capacidad de absorción de la carga del cliente es una receta segura para la ineficiencia, a menos que se implemente una estrategia de almacenamiento o gestión activa de la demanda. Cuando sobredimensionamos los inversores o la potencia pico instalada sin un estudio riguroso de las horas punta de consumo, provocamos el fenómeno conocido como recorte de inversor o clipping, donde la curva de producción solar se trunca horizontalmente en su parte superior porque los paneles son capaces de generar más energía de la que el inversor está autorizado o es capaz de transformar en corriente alterna. Esta energía truncada representa una pérdida directa de recurso solar que nunca llega a contabilizarse en los ahorros del cliente. Por el contrario, un subdimensionamiento severo deja sin cubrir las demandas críticas de las horas centrales, obligando a la instalación a importar costosa energía de la red convencional justo en los periodos de mayor tarifa eléctrica. El dimensionamiento técnico óptimo requiere un modelado matemático iterativo que cruce la potencia nominal de los paneles, la orientación e inclinación de la estructura soporte, el coeficiente de pérdidas por suciedad y degradación, y el perfil horaria de la carga durante los 365 días del año. Este equilibrio milimétrico garantiza que el factor de capacidad de la planta se maximice, reduciendo el Coste Nivelado de la Energía y asegurando que cada vatio-pico instalado tenga un propósito de consumo directo o de almacenamiento estratégico, evitando así el sobredimensionamiento inútil que encarece el periodo de retorno de la inversión y castiga la rentabilidad a largo plazo del proyecto. Esta metodología técnica se complementa de forma directa con los fundamentos y pautas prácticas que desarrollamos al estudiar cómo Repotenciar una Instalación Solar Existente: Añadir Nuevas Placas.

Cálculos de Eficiencia y Métricas Clave en el Rendimiento del Sistema

Evaluar con rigor técnico la eficiencia de una instalación fotovoltaica va mucho más allá de observar la energía total generada al final del mes; exige el cálculo y la monitorización constante de indicadores normalizados de rendimiento como el Ratio de Desempeño y la Ratio de Autoconsumo. El Ratio de Desempeño, conocido internacionalmente como Performance Ratio, representa la relación porcentual entre la energía real que entrega el sistema a la red o a la carga y la energía teórica que habría entregado si hubiera operado bajo condiciones estándar de laboratorio durante las mismas horas de sol pico. Cuando analizamos las caídas horarias del Performance Ratio a través de la plataforma de monitorización de Vatio Solar, podemos aislar y cuantificar las pérdidas térmicas, las caídas de tensión en el cableado de corriente continua y corriente alterna, y la ineficiencia parcial de los inversores cuando operan fuera de su rango óptimo de carga. Asimismo, el cálculo de la Ratio de Autoconsumo nos revela qué porcentaje de la energía solar generada está siendo aprovechada directamente en el punto de suministro, mientras que la Ratio de Autosuficiencia nos indica qué porción de la demanda total del cliente está siendo satisfecha por el sol. La discrepancia entre estas dos métricas es el termómetro exacto de la salud energética de la edificación. Si la tasa de autoconsumo es baja, la instalación está sobredimensionada o mal sincronizada con los hábitos de consumo; si la autosuficiencia es baja a pesar de una alta generación, el cliente está desaprovechando el potencial de su cubierta. Mediante el uso de algoritmos de análisis de datos y la integración de contadores de energía bidireccionales de alta precisión, podemos calcular en tiempo real las pérdidas asociadas a la saturación de los equipos, el factor de potencia y la distorsión armónica total introducida por cargas inductivas complejas. Estos cálculos de eficiencia no son meros ejercicios teóricos, sino la base operativa sobre la cual Vatio Solar diseña planes de optimización energética, rediseños de perfiles de consumo industrial y propuestas de integración de sistemas de almacenamiento en baterías de ion-litio, transformando las pérdidas invisibles en ahorros tangibles y sostenibles para el cliente.

Comparativa Práctica de Equipos, Casos Reales y Errores Frecuentes en Instalación

Continuando con nuestra serie técnica en Vatio Solar sobre la optimización de activos fotovoltaicos, en esta tercera entrega nos adentraremos en el terreno práctico. Analizar las curvas de carga horarias es fundamental, pero saber correlacionar esas anomalías gráficas con los componentes físicos de la instalación y las malas praxis de montaje es lo que diferencia a una planta solar mediocre de una obra maestra de la ingeniería. Como especialistas, en Vatio Solar sabemos que un diseño en papel puede ser impecable, pero la realidad del campo, la calidad del hardware y la precisión en la ejecución son los factores que determinan si la energía generada llega efectivamente a la factura del cliente o si se disipa en forma de pérdidas invisibles.

Para entender dónde se escapa la energía, primero debemos realizar una comparativa técnica de los equipos que conforman el núcleo de conversión y monitorización. En el mercado actual, la elección de los inversores y los sistemas de adquisición de datos condiciona drásticamente la resolución con la que podemos ver nuestras curvas de carga. Un inversor de cadena tradicional de gama baja suele ofrecer muestreos de potencia cada quince o treinta minutos. Esta baja resolución es una trampa mortal para el analista energético, ya que suaviza los picos, oculta los sombreados rápidos provocados por elementos móviles y enmascara los recortes de potencia por límite térmico. En Vatio Solar recomendamos siempre inversores con capacidad de muestreo a nivel de segundos o, como mínimo, de un minuto, complementados con analizadores de redes dedicados en el punto de acometida. La comparativa entre inversores centralizados de alta potencia y los microinversores o optimizadores de potencia a nivel de panel también se refleja en las curvas: mientras que el primer sistema muestra una curva general de la planta donde un fallo parcial se diluye en el total, los sistemas a nivel de módulo permiten identificar caídas de rendimiento en una sola placa, facilitando un diagnóstico quirúrgico que evita pérdidas acumuladas durante meses.

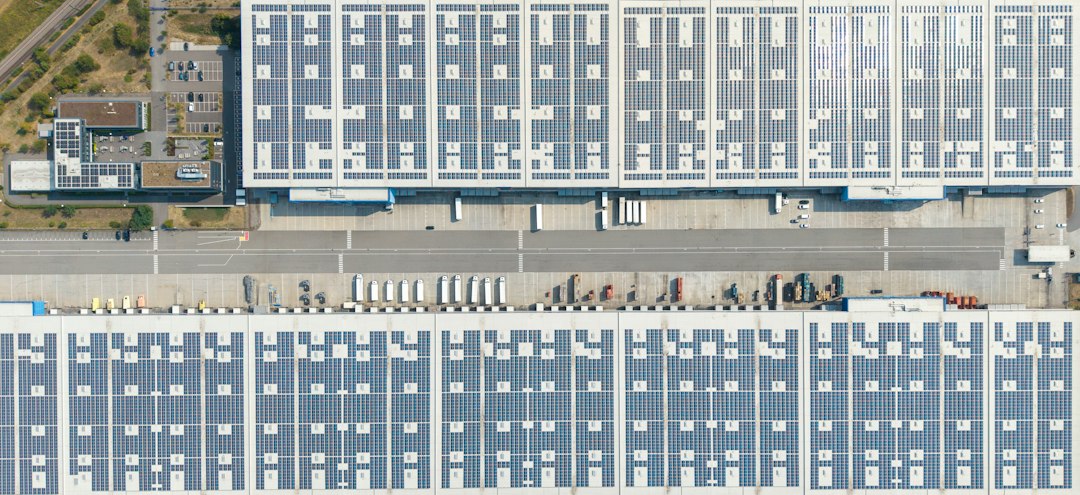

Para ilustrar cómo se traducen estos conceptos en la vida real, analizaremos tres casos de estudio extraídos de nuestras auditorías energéticas en Vatio Solar. El primer caso corresponde a una industria del sector agroalimentario con una planta sobre cubierta de quinientos kilovatios. Las curvas de carga horarias mostraban una meseta extraña e inesperada alrededor del mediodía solar, justo cuando la irradiación era máxima. Un analista inexperto podría haber culpado al inversor por un exceso de temperatura. Sin embargo, al cruzar los datos con la tensión de los strings, descubrimos que el instalador original había sobredimensionado la cantidad de paneles en serie para aprovechar al máximo el rango del inversor, ignorando el coeficiente de temperatura. En las horas más cálidas, la tensión de circuito abierto superaba el límite máximo admisible del inversor, el cual se autoprotegía apagando strings enteros de forma intermitente. La energía que se escapaba no era por baja generación, sino por un error crítico en el cálculo del dimensionamiento eléctrico. Tras reconfigurar las cadenas en paralelo y reducir el número de módulos por string, la curva recuperó su clásica forma de campana de Gauss, incrementando la producción anual en un siete por ciento.

El segundo caso real nos lleva a un edificio de oficinas comercial donde la monitorización de la curva nocturna revelaba un consumo fantasma inusualmente alto, coincidiendo sospechosamente con las horas de menor radiación solar. Los propietarios asumían que se trataba de los servidores y sistemas de climatización de guardia. No obstante, al realizar una inspección termográfica y analizar la curva de corriente inversa en el inversor híbrido, detectamos que la energía de las baterías se estaba drenando de vuelta hacia los paneles durante la noche debido a una corriente de fuga masiva. El error residía en una mala elección de las protecciones de corriente continua y una falta de aislamiento galvánico adecuado en condiciones de alta humedad ambiental. La energía solar almacenada con tanto esfuerzo durante el día se estaba escapando literalmente hacia la tierra a través de microfisuras en el cableado expuesto a la intemperie y conectores mal crimpados. En Vatio Solar procedimos a la sustitución integral del cableado bajo normativa estanca y a la instalación de seccionadores de alta calidad, erradicando el consumo nocturno fantasma.

El tercer caso paradigmático involucra a una planta de autoconsumo sobre suelo en terreno agrícola, donde las curvas de carga presentaban caídas escalonadas y asimétricas que no coincidían con la trayectoria del sol ni con la presencia de nubes. Mediante el uso de drones con cámaras térmicas y la superposición de las curvas de tensión de MPPT independientes, identificamos que el error provenía de una mala orientación e inclinación de las estructuras metálicas en una de las mesas fotovoltaicas. El equipo de instalación había cedido ante las irregularidades del terreno sin realizar una nivelación láser previa, provocando que una fila entera proyectara sombra sobre la siguiente mucho antes de lo previsto en los modelos de sombreado 3D. Además, se habían mezclado paneles de diferentes lotes de fabricación con tolerancias de corriente dispares en el mismo seguidor de máxima potencia. Esta mala praxis genera un estrangulamiento eléctrico donde el panel más débil limita el rendimiento de toda la cadena, haciendo que la energía potencial se pierda en forma de calor por efecto Joule dentro del propio módulo fotovoltaico. La solución requirió una reestructuración física de las mesas y una reordenación de los módulos según su corriente nominal de placa. Para ampliar tu visión sobre la rentabilidad y rendimiento global del sistema, te sugerimos consultar nuestro análisis detallado sobre Paneles Monocristalinos vs Policristalinos: Rendimiento, Coste y Eficiencia.

Los errores frecuentes en la instalación son la principal causa de que las curvas de carga horarias se desvíen de las expectativas teóricas. Uno de los fallos más comunes que detectamos en Vatio Solar es la negligencia en la gestión de las sombras lejanas y cercanas durante la fase de montaje. A menudo, los instaladores confían ciegamente en que las tecnologías modernas de seguimiento de puntos de máxima potencia resolverán cualquier obstáculo. Sin embargo, un optimizador o un algoritmo de búsqueda global no pueden crear energía donde hay una sombra arrojada por una chimenea cercana, un árbol en crecimiento o una línea de alta tensión. El resultado en la curva es una caída abrupta y dentada que se repite exactamente a la misma hora todos los días del año. Si el instalador no documenta estas limitaciones y no diseña el layout evitando estas zonas, el cliente final sufrirá una pérdida de rendimiento perpetua que los sistemas de monitorización registrarán implacablemente cada tarde.

Otro error de instalación recurrente que se evidencia en las gráficas de rendimiento es la mala ejecución de las conexiones de puesta a tierra y la selección inadecuada de las secciones de cableado de corriente continua. Cuando el instalador utiliza cables con una sección inferior a la recomendada para ahorrar costes o facilitar el paso por las canalizaciones, la resistencia óhmica del circuito aumenta exponencialmente. Esto se traduce en caídas de tensión notables que el inversor interpreta como una menor irradiación, desplazando el punto de operación óptimo y provocando una pérdida de energía invisible pero constante. En las curvas de potencia horaria, esto se observa como una ligera compresión de la parte superior de la campana, un fenómeno conocido como recorte por caída de tensión óhmica. En Vatio Solar insistimos en que cada metro de cable cuenta y que sobredimensionar ligeramente la sección del conductor es la mejor inversión para garantizar que cada vatio generado llegue a su destino sin fricciones térmicas.

Asimismo, la ubicación de los sensores ambientales y de irradiación es un factor crítico que a menudo se instala con prisas al finalizar la obra. Un piranómetro mal nivelado, colocado con un ángulo incorrecto o sombreado parcialmente por la estructura del propio sistema de monitorización, enviará datos erróneos al sistema de adquisición. Cuando el software compara la energía generada con la irradiación teórica medida por el sensor defectuoso, las curvas de performance ratio se vuelven completamente locas, mostrando eficiencias superiores al cien por cien en algunos momentos y caídas catastróficas en otros. Esto genera una falsa sensación de seguridad o, por el contrario, alarma innecesariamente al operador de la planta. En Vatio Solar realizamos siempre una calibración cruzada de todos los sensores contra estaciones meteorológicas de referencia cercanas para garantizar que las anomalías que vemos en las pantallas correspondan a la realidad física de los paneles y no a un fallo en la instrumentación de medida.

Finalmente, debemos mencionar el error humano asociado a la configuración inicial de los parámetros del inversor. Durante la puesta en marcha, es habitual que se utilicen los valores predeterminados de fábrica sin ajustarlos a las normativas de la red local o a las características específicas de la ubicación geográfica. Esto incluye límites de inyección cero mal configurados que provocan cortes abruptos de la producción cuando la demanda interna desciende ligeramente, o umbrales de frecuencia y tensión demasiado estrictos que hacen que el inversor se desconecte innecesariamente ante la más mínima fluctuación de la red eléctrica pública. En las curvas de carga, estos errores se manifiestan como dientes de sierra o caídas verticales totales en momentos de alta generación, seguidas de los molestos tiempos de reconexión obligatorios del inversor. Como ingenieros especialistas en energía solar de Vatio Solar, nuestra misión es auditar, corregir y optimizar cada uno de estos parámetros, transformando curvas de carga erráticas y llenas de pérdidas ocultas en líneas de producción estables, eficientes y altamente rentables para nuestros clientes.

Este artículo ha sido escrito por Manuel López Ramos y se publica con fines educativos, con el objetivo de ofrecer información general para el aprendizaje y la divulgación.
